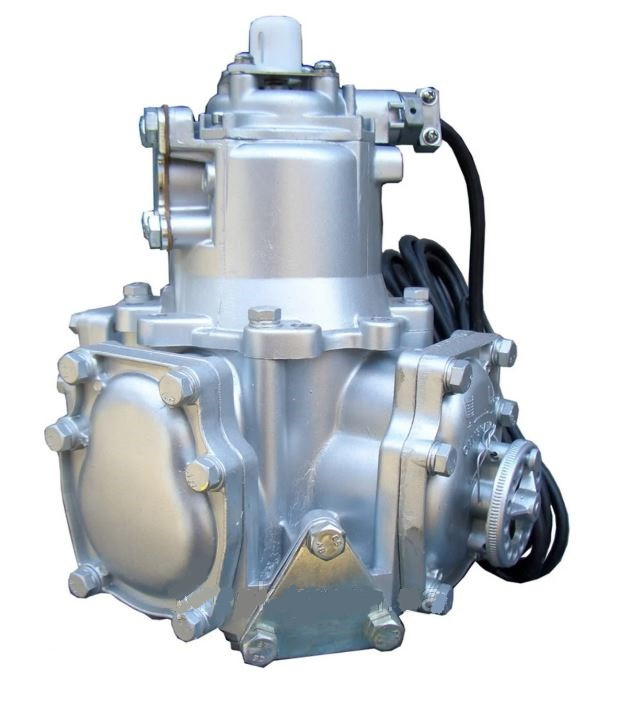

Вимірювач обсягу (лічильник-витратомір високої точності) перетворює пройдене кількість палива в кут повороту вихідного валу. Вимірювач обсягу має чотирьох-поршневу систему з графитофторопластовыми манжетами – що робить цей прилад високоточним – з дуже малою похибкою вимірювання менше 0,2%. Також є додаткова відкрита одностороння регулювання – яка дозволяє зменшити похибку вимірювання.На вихідному валу встановлена плата з імпульсним виходом.
Технічні характеристики:
| Найменування показника | M-60 | M-90 | ||
| Швидкість видачі палива, літр/оборот | 0,5 | 0,5 | ||
| Клас точності | 0,2 | 0,2 | ||
| Похибка при повторному випробуванні, не більше % | ± 0,05 | ± 0,05 | ||
| Крок регулювання похибки, % | 0,025 | 0,025 | ||
| Мінімальна продуктивність, л/хв | 5 | 5 | ||
| Максимальна продуктивність, л/хв | 90 | 90 | ||
| Робочий тиск, МПа | 0,12-0,3 | 0,12-0,3 | ||
| Габаритні розміри, див. | 50×28×35 | 50×28×30 |
Вимірювач обсягу (лічильник-витратомір) серії М – застосовуються в комерційних колонках АЗС – для контролю роздачі, перекачування, заправки палива. Також вимірювач об’єму використовується для обліку/контролю видачі палива з бензовозів, автоцистерн, ємностей, євро кубів, бочок і т. д., при тарировании (тарування) паливних баків/ємностей.
Для відображення інформації по витраті, заправці палива, видачі з бензовозу – використовуються вторинні прилади (виносні дисплеї), GPS-трекери. Суматор серії ФС, який можливо підключити до вимірника обсягу серії М – відображає обнуляемый і накопичувальний витрата палива, а також передає дані на GPS-трекер. Вимірювач обсягу серії М – також використовується в автоматичних модулях видачі/заправці палива, завдяки мінімальної похибки вимірювання (до 0,2%) точність такого модуля дуже висока.
Враховуючи конструкцію роботи вимірники обсягу серії М – є об’ємними витратомірами, тому зміна температури рідини не впливає на точність вимірювання, це дозволяє використовувати дані моделі цілий рік для різних типів палива.
