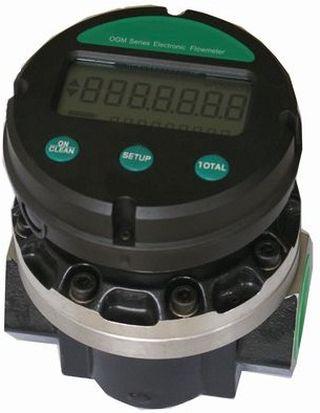

Витратомір OGM-Е-50 (від 30 до 300л./хв.) сталеві шестерні.

Витратоміри палива і рідин серії OGM – прецизійний витратомір витіснювальний типу, містить в собі два овальних ротора (лічильник рідини з овальними шестернями).

Принцип вимірювання: дві шестерні овальної форми, обертаючись під напором потоку рідини і перебуваючи в зачепленні, пропускають при кожному обороті певний точний об’єм рідини. Обертання шестерень передаються або в лічильний механізм, або на датчик Ріда (геркон).

Переваги даного способу – висока точність вимірювання і розподілу більшості чистих рідин незалежно від їх електропровідності. Ця технологія не пред’являє особливих вимог до профілю трубопроводів і довжинам прямих ділянок до і після витратоміра палива.

Простота і надійність конструкції дозволяє використовувати ці витратоміри рідин для точного вимірювання кількості: дизельного (пічного) палива, гасу, бензину, моторних, гідравлічних, індустріальних і трансмісійних мастил; водні розчини кислот і спиртів; рослинне масло; масло какао; тварини вершки; жир; фарби а також інших в’язких рідин, по відношенню до яких матеріали, з якого виготовлений витратомір, стійкі.

Витратомір палива і рідин вимірює рідина як самопливом так і під тиском.
Витратомір палива і рідин OGM призначений для внутрішньогосподарського обліку!!!

Витратомір палива OGM має особливості:

• Компактність і простота роботи;
• Висока точність вимірювання (максимальна похибка ±0,5%);
• Не вимагають формування потоку рідини;
• Не потребують додаткового обладнання;
• Міцний алюмінієвий корпус;
• Ротори з нержавіючої сталі;
• Легкість монтажу і експлуатації;
• Максимальна комплектація від постачальника.

Використання овальних шестерень у зчитувальному пристрої витратоміра палива і рідин забезпечує високу точність вимірювань у широкому діапазоні в’язкості перекачуваного продукту. Витратоміри рідин OGM можна встановлювати як горизонтально, так і вертикально.

Витратоміри палива за способом представлення даних мають 3 модифікації – з механічним реєстратором, з імпульсним виходом (два виходи!) або цифровим дисплеєм. Механічний реєстратор має два цифрових табло: 4-х розрядне обнуляється і 6-ти розрядне необнуляемое.

Характеристики / МодельOGM-Е-25OGM-Е-40OGM-Е-50Номінальний розмір, дюйм1″1.5″2″Вимірюваний витрата, л/хв20-20025-25030-300Точність, %0,50,50,5Повторюваність, %0,030,030,03Максимальна в’язкість, сР100010001000Максимальний робочий тиск, bar341818

В’язкість вимірюваного середовища, мПа·с (мм2/с): 0,45 ÷ 250 (0,5 ÷ 300)
Температура вимірюваного середовища, 0C: -40 ÷120
Температура навколишнього середовища, 0C: -40 ÷ 70
