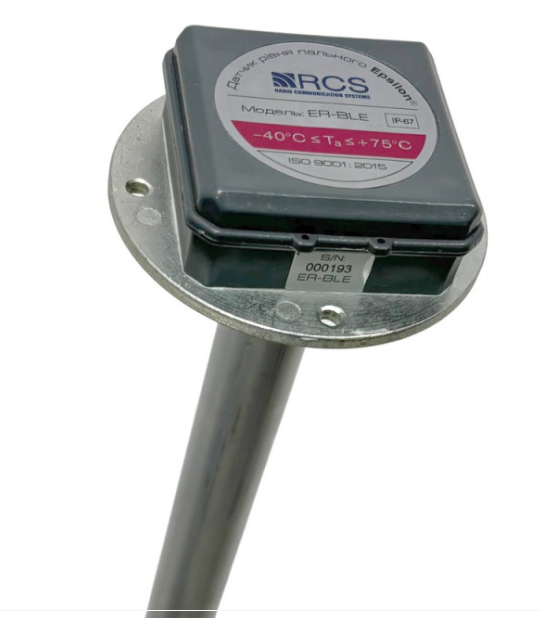

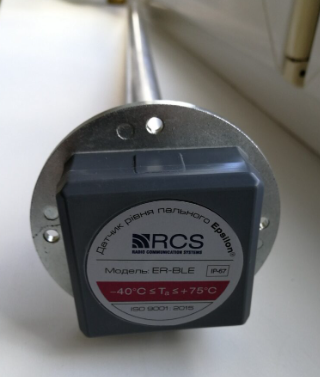

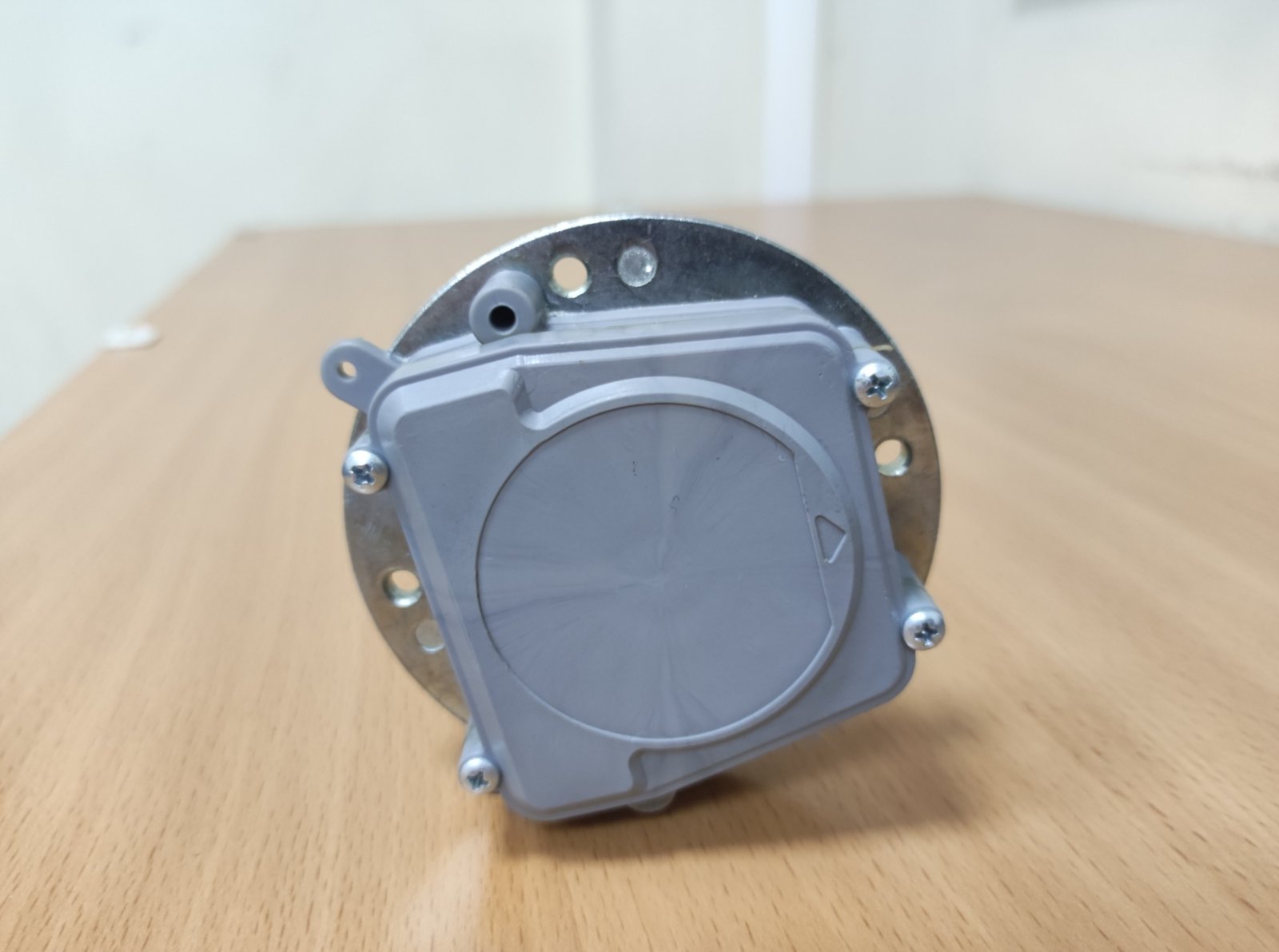

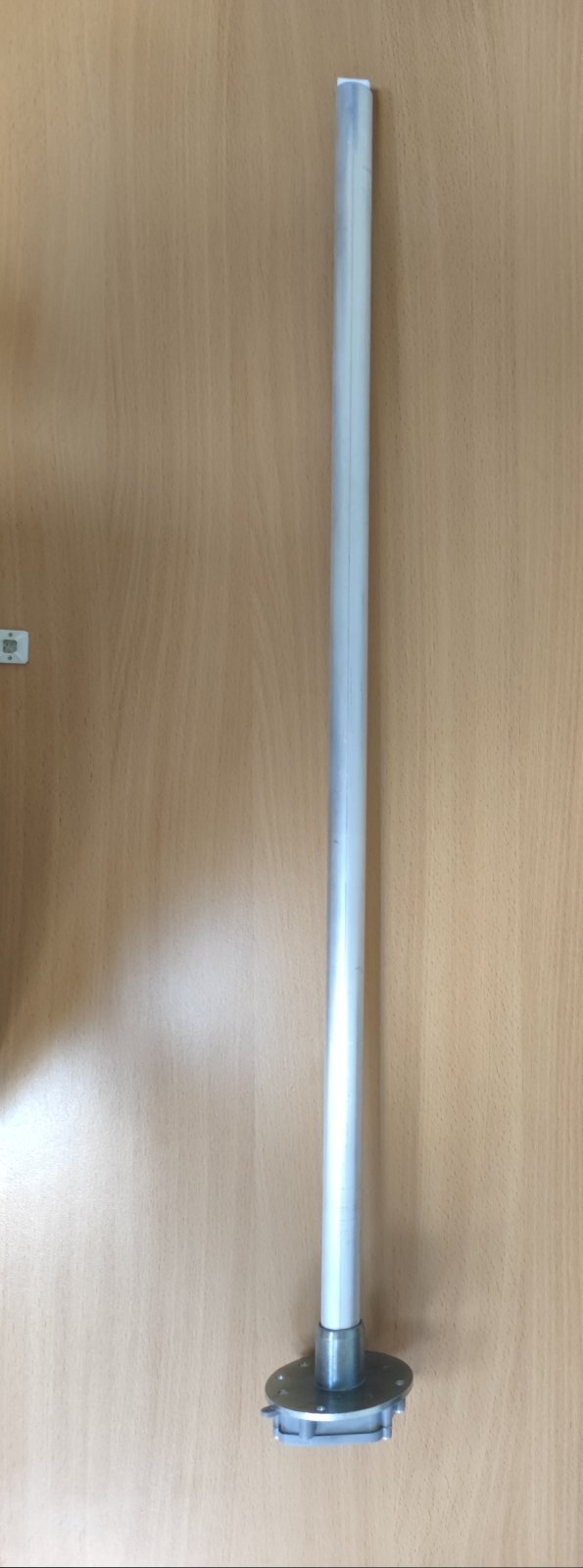

Датчик ER-BLE призначений для вимірювання рівня палива в резервуарах і паливних баках транспортних засобів, а також у стаціонарних паливосховищах, у випадку коли прокладка проводки неможлива або занадто трудоємка.
Датчик ER-BLE може використовуватися для вимірювання рівня інших неелектропровідних рідин.
Вимірювальна головка датчика виконує лінійне перетворення ємності вимірювального зонда у цифровий код рівня палива, обробку отриманих цифрових даних з усередненням результатів вимірювань, вимірювання температури головки і видачу даних по бездротовому інтерфейсу BLE.
Дані про рівень палива видаються у вигляді 16-бітного значення, а дані про температуру – у вигляді 8-бітного значення.
Живлення датчика здійснюється від вбудованої літієвої батарейки заряду якої вистачить на термін роботи не менше 5-ти років.
| Верхня межа діапазону вимірювання, мм |
150…3000 |
| Діапазон приведеної похибки вимірювання рівня, % |
± 1,0 |
| Роздільна здатність, мм |
0,1 |
| Період відправки даних, сек |
1,2 |
| Розрядність коду представлення результатів вимірювання, біт |
рівень: 10;12;14; 16
температура: 8 |
| Час реакції на зміну вимірюваного рівня, сек |
35 |
| Режим роботи |
безперервний |
| Час безперервної роботи від батареї, років |
5 (може зменшуватися при частих налаштуваннях та оновленні вбудованого ПО) |
| Робочий діапазон частот, ГГц |
2,400…2,485 |
| Потужність випромінювання, дБм |
0 (1 мВт) |
| Гранична дальність зчитування даних, м |
20 (Максимальна гранична дальність зчитування визначається у прямій зоні видимості зчитувача та датчика, у вільному просторі і при такій взаємній орієнтації зчитувача та датчика, при якій спостерігається максимальній рівень сигналу, що приймається) |
| Напруга живлення (літієва батарея), В |
3,6 |
| Висота вимірювальної головки над поверхнею бака, включаючи фланець і прокладку, мм, |
не більше 28 |
| Діапазон робочої температури, °С |
– 40 … + 75 |
| Ступінь захисту головки вимірювальної від проникнення пилу і вологи |
IP67 |
Характеристики
Загальні характеристики
Умови роботи / Корпус
Діапазон робочих температур: – 40 … + 75 градусів С Ступінь захисту вимірювальної голівки: IP67
Технічні характеристики
Вимірювана рідина дизельне паливо і бензин
Точність вимірювань Роздільна здатність 0,1 мм
